[Spring/WebFlux] 마블 다이어그램(Marble Diagram)으로 보는 Mono & Flux

마블 다이어그램(Marble Diagram)이란?

마블 다이어그램은

여러 가지 구슬 모양의 도형으로 구성된 도표

로 Reactor에서 지원하는 Operator를 이해하는 데 중요한 역할을 합니다.

비동기적인 데이터 흐름을 시간의 흐름에 따라 시각적으로 표시한 다이어그램

이라고 이해 할 수 있습니다.

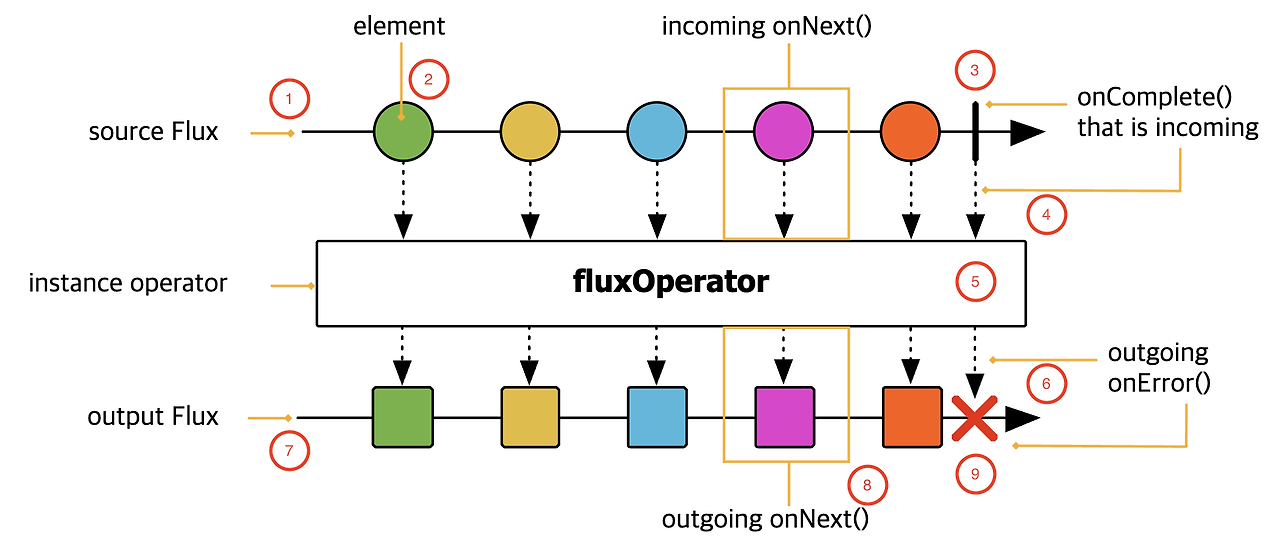

위 그림은 마블 다이어그램의 기본 구성을 설명한 그림입니다. 하나씩 살펴 봅시다.

1. 다이어그램에는 두 개의 타임라인이 존재하는데, 첫째가 1과 같이 Publisher가 데이터를 emit하는 타임라인입니다. Operator 함수(5)를 기준으로 상위에 있는, 즉 Upstream의 Publisher입니다. Reactor에서 Flux의 경우, Source Flux라고 부릅니다.
2. 2는 Publisher가 emit하는 데이터를 의미합니다. 타임라인은 왼쪽에서 오른쪽으로 시간이 흐르는 것을 의미하기 때문에 가장 왼쪽에 있는 녹색 구슬이 시간상 가장 먼저 emit 된 데이터입니다.
3. 3의 수직으로 된 바는 데이터의 emit이 정상적으로 끝났음을 의미합니다. `onComplete` Signal에 해당됩니다.
4. 4와 같이 Operator 함수 쪽으로 들어가는 점선 화살표는 Publisher로부터 emit 된 데이터가 Operator 함수의 입력으로 전달되는 것을 의미합니다.
5. 5는 Publisher로부터 전달받은 데이터를 처리하는 Operator 함수입니다.
6. 6과 같이 Operator 함수에서 나가는 점선 화살표는 데이터를 가공 처리한 후에 출력으로 보내는 것을 의미합니다. 정확히 표현하자면, Operator 함수에서 리턴하는 새로운 Publisher를 이용해 Downstream에 가공된 데이터를 전달하는 것을 의미합니다.
7. 7에서의 타임라인은 Operator 함수에서 가공 처리되어 출력으로 내보내진 데이터의 타임라인입니다. Operator의 출력으로 리턴된 Flux의 경우, Output Flux라고 부릅니다.
8. 8은 Operator 함수에서 가공 처리된 데이터를 의미합니다.
9. 9와 같은 X 표시는 에러가 발생해 데이터 처리가 종료되었음을 의미합니다. `onError` Signal에 해당됩니다.

---

Publisher with Marble Diagram

마블 다이어그램을 통해 Publisher인 `Mono` 와 `Flux`에 대해 조금 더 구체적으로 알아봅시다.

Mono

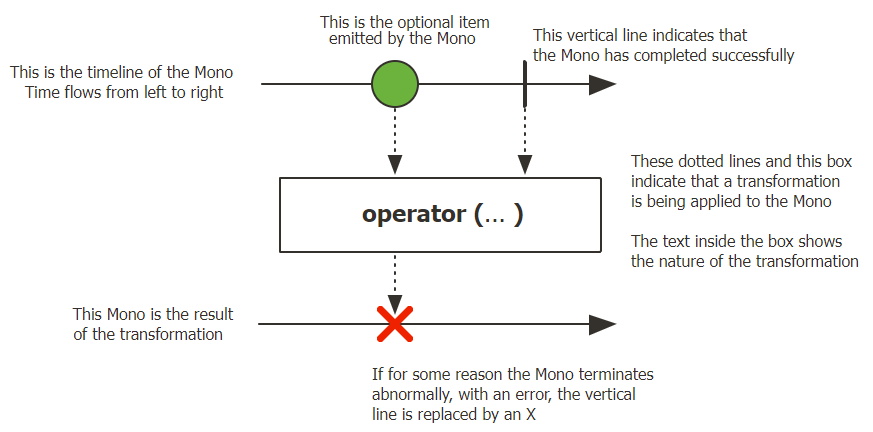

위 그림은 Reactor Documentation 에서 `Mono`를 마블 다이어그램으로 표현해 놓은 그림입니다.

`Mono`는 단 하나의 데이터를 emit 하는 Publisher이기 때문에 위 그림에서도 단 하나의 데이터만 표현합니다. 정확히 말하면 0개 또는 1개의 데이터를 emit 합니다. 따라서, 데이터가 emit 되지 않고 `onComplete` Signal만 전송될 수 있습니다.



다음 코드들을 통해 어떤 식으로 `Mono`를 사용할 수 있는지 알아봅시다.

public static void main(String[] args) {
    Mono.just("Hello Reactor")
            .subscribe(System.out::println);
}

위와 같이 "Hello Reactor"처럼 데이터 한 건을 emit하기 위해서 `Mono`를 사용할 수 있습니다.

`just()` Operator는 한 개 이상의 데이터를 emit 하기 위한 대표적인 Operator입니다. 2개 이상의 데이터를 파라미터로 전달할 경우, 아래와 같이 내부적으로 `fromArray()` Operator를 이용해 데이터를 emit 합니다.



다음 코드를 봅시다.

public static void main(String[] args) {
    Mono.empty()
            .subscribe(
                    none -> System.out.println("# emitted onNext signal"),
                    error -> {
                    },
                    () -> System.out.println("# emitted onComplete signal")
            );
}

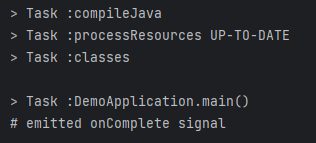

위 코드는 데이터를 한 건도 emit 하지 않는 코드입니다. `empty()` Operator를 사용하면 데이터를 emit 하지 않고 `onComplete` Signal을 전송합니다. 위 코드의 실행 결과는 아래와 같습니다.

실행 결과를 보면, 세 번째 람다 표현식이 실행되는 것을 알 수 있습니다. `map()` Operator가 있더라도 `empty()` Operator를 사용하면 내부적으로 emit 할 데이터가 없는 것으로 간주하고 곧바로 `onComplete` Signal을 전송합니다.

`empty()` Operator는

주로 작업이 끝났음을 알리고 이에 따른 후처리를 하고 싶은 경우

사용합니다.



위 코드의 `subscribe()` 메서드에 대해 조금 더 설명하자면 다음과 같습니다.

• 첫 번째 람다 표현식 := Publisher가 `onNext` Signal을 전송하면 실행. Subscriber가 Publisher로부터 데이터를 전달받기 위해 사용.
• 두 번째 람다 표현식 := Publisher가 `onErro` Signal을 전송하면 실행. 데이터를 전송하는 도중에 에러가 발생하는 경우.
• 세 번째 람다 표현식 := Publisher가 `onComplete` Signal을 전송하면 실행. 이를 통해 Publisher으 데이터 emit이 종료되었음을 알림.

이번에는 `Mono`를 활용하는 예제를 살펴 보겠습니다.

worldtimeapi.org의 Open API를 이용해 서울의 현재 시간을 조회하는 코드입니다. 외부 시스템의 API 호출을 통해 데이터를 요청하도록 했습니다.

public static void main(String[] args) {
    URI worldTimeUri = UriComponentsBuilder.newInstance().scheme("http")
            .host("worldtimeapi.org")
            .port(80)
            .path("/api/timezone/Asia/Seoul")
            .build()
            .encode()
            .toUri();

    RestTemplate restTemplate = new RestTemplate();
    HttpHeaders headers = new HttpHeaders();
    headers.setAccept(Collections.singletonList(MediaType.APPLICATION_JSON));

    Mono.just(
            restTemplate
                    .exchange(worldTimeUri,
                            HttpMethod.GET,
                            new HttpEntity<String>(headers),
                            String.class)
            )
            .map(response -> {
                DocumentContext jsonContext = JsonPath.parse(response.getBody());
                String dateTime = jsonContext.read("$.datetime");
                return dateTime;
            })
            .subscribe(
                    data -> System.out.println("# emitted data: " + data),
                    error -> {
                        System.out.println(error);
                    },
                    () -> System.out.println("# emitted onComplete signal")
            );
}

코드에서 Mono의 `just()` Operator에 외부 시스템의 API를 호출해서 응답으로 수신한 데이터를 전달합니다. 여기서 외부 시스템으로 World Time Open API를 사용해 현재 날짜와 시간을 JSON 형태의 응답으로 수신합니다. 그리고 `map()` Operator에서 응답으로 수신한 JSON 형태의 데이터를 파싱해 현재 날짜/시간 정보를 Subscriber에게 전달한 후, 로그로 출력합니다.

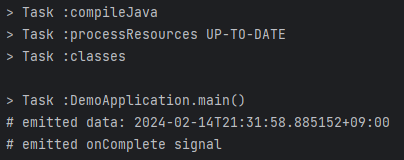

위 코드의 실행 결과는 다음과 같습니다.

위 예제처럼, `Mono`는 단 한 건의 데이터를 응답으로 보내는 HTTP 요청/응답에 사용하기 매우 적합한 Publihser 타입입니다.



Flux

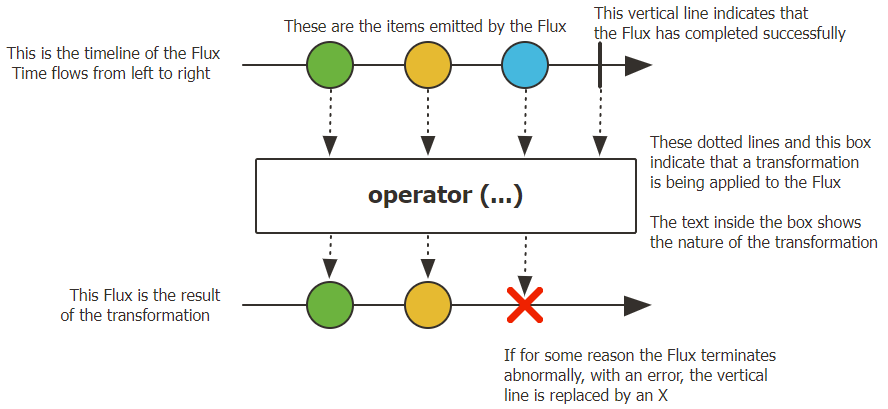

위 그림은 Reactor Documentation 에서 `Flux`를 마블 다이어그램으로 표현해 놓은 그림입니다.



`Flux`는 Mono 와 다르게 여러 건의 데이터를 emit 할 수 있는 Publisher 타입입니다. 따라서, 구슬 모양의 데이터가 한 개인 Mono와 달리 `Flux`의 마블 다이어그램에서는 emit 되는 구슬 모양의 데이터가 여러 개입니다. 0개 또는 1개 이상의 데이터를 emit 할 수 있기 때문에 `Mono`의 데이터 emit 범위를 포함한다고 볼 수 있습니다.



public static void main(String[] args) {
    Flux.just(6, 9, 13)
            .map(num -> num % 2)
            .subscribe(System.out::println);
}

위 코드는 `Flux`의 기본 예제 코드입니다.

`just()` Operator에서 emit 하는 3개의 숫자들을 전달받은 후에 `map()` Operator에서 2로 나눈 나머지를 Subscriber에게 전달하여 출력합니다.

실행 결과는 다음과 같습니다.



다음 코드를 살펴 봅시다.

public static void main(String[] args) {
    Flux.fromArray(new Integer[]{3, 6, 7, 9})
            .filter(num -> num > 6)
            .map(num -> num * 2)
            .subscribe(System.out::println);
}

데이터 소스로 제공되는 배열 데이터를 처리하기 위해 `fromArray()` Operator를 사용합니다. 전달받은 배열 원소를 하나씩 차례대로 emit 하면 `filter()` Operator에서 이 원소를 전달받아 6보다 큰 숫자만 필터링 한 뒤, `map()` Operator를 거쳐 Subscriber에게 전달하여 출력됩니다.

실행 결과는 다음과 같습니다.



마지막으로 두 개의 `Mono`를 연결해서 `Flux`로 변환하는 코드를 살펴 보겠습니다.

public static void main(String[] args) {
    Flux<String> flux =
            Mono.justOrEmpty("Steve")
                    .concatWith(Mono.justOrEmpty("Jobs"));
    flux.subscribe(System.out::println);
}

`justOrEmpty()` Operator는 파라미터 값으로 null을 허용하지 않는 `just()` Operator와 달리, null을 허용합니다. `justOrEmpty()`의 파라미터로 null이 전달되면 내부적으로 `empty()` Operator를 호출합니다.

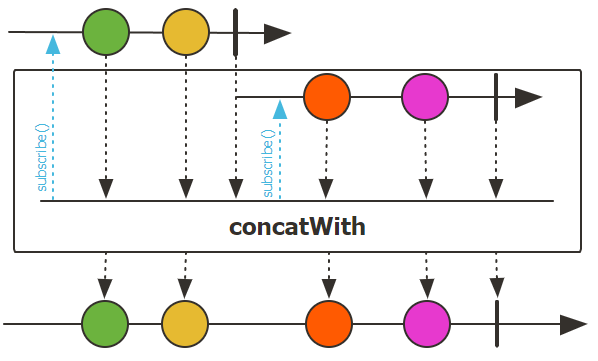

`concatWith()` Operator는 아래 마블 다이어그램을 통해 설명될 수 있습니다.

`concatWith()` 위쪽에 있는 Publisher의 데이터 소스와 concatWith 내부에 있는 Publisher의 데이터 소스를 연결하고 있다는 것을 쉽게 확인할 수 있습니다.

이렇게 연결된 데이터 소스는 새로운 `Flux`의 데이터 소스가 되어 차례대로 emit 됩니다.



실행 결과는 두 개의 `Mono`에서 emit 하는 데이터를 하나의 데이터 소스로 연결하여 새로운 `Flux`로 리턴되어 다음과 같습니다.



public static void main(String[] args) {
    Flux.concat(
                    Flux.just("Mercury", "Venus", "Earth"),
                    Flux.just("Mars", "Jupiter", "Saturn"),
                    Flux.just("Uranus", "Neptune", "Pluto"))
            .collectList()
            .subscribe(System.out::println);
}

위 코드에서는 `concatWith()` 대신에 `concat()` Operator를 사용했습니다. `concatWith()`의 경우 두 개의 데이터 소스만 연결할 수 있지만, `concat()`은 여러 개의 데이터 소스를 원하는 만큼 연결할 수 있습니다.

이때, 리턴하는 Publisher는 `Flux` 입니다.



`collectList()` Operator는 Upstream Publisher에서 emit 하는 데이터를 모아서 List의 원소로 포함시킨 새로운 데이터 소스로 만들어 주는 Operator입니다.

이때, 리턴하는 Publisher는 `Mono`입니다. List에 포함된 원소는 여러 개이지만, List 자체는 하나이기 때문입니다.

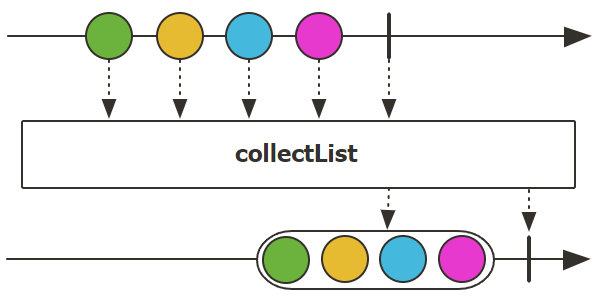

참고로 마블 다이어그램은 아래와 같습니다.







위 코드의 실행 결과는 다음과 같습니다.

---

참고

아래의 Reactor Documentation을 통해 다양한 Operator와 해당 Operator의 마블 다이어그램을 확인해 볼 수 있습니다.

Reactor 3 Reference

https://projectreactor.io/docs/core/release/reference/index.html#about-doc

Reactor 3 Reference Guide

Operator

https://projectreactor.io/docs/core/release/api/reactor/core/publisher/Flux.html#concat-java.lang.Iterable-

Flux (reactor-core 3.6.3)



참고

"스프링으로 시작하는 리액티브 프로그래밍"
